MIC

　　　シルバーイーグル

■独特の周波数特性により世界中のTOP DX'erに愛さ
れる高級マイクです。
■歯切れのいい音質、手元にしっくりくる重量感、あなた
のシャックを重厚に演出します。マイクヘッドの裏にはイ
ーグルの刻印入り。ビギナーからOMまで必ず手に入れ
たい逸品です。

●型名　T-UP9-D104
●エレメントタイプ　クリスタル
●周波数特性　200～20000Hz
●インピダンス　500Ω～50KΩ
●出力レベル　-20db
●指向性　半指向
●環境温度　-30℃～+45℃
●電池　006P-9V
●重量　1.2kg

SHURE SM-58

■世界中のミュージックシーンにおいて愛用され、確固
たる信頼と圧倒的な実績を誇るダイナミック・マイクロフ
ォンのワールドスタンダード！
■「ザ・ベスト・ボーカルマイク」と絶賛される磨き抜かれ
た音質
■グリップ部にOn/Offスイッチを装備

●周波数特性： 50Hz～15kHz
●出力インピーダンス： 150Ω
●開回路感度：－54.5db re 1v/PA
●コネクタ： XLR3ピン、オス
●サイズ：直径51mm×全長165mm
●重　量： 310g
●ON/OFFスイッチ付き

SHURE SM-57

■レコーディングスタジオ、ステージ、放送局、会議ホー
ルなど、幅広い分野で活躍。
ロングセラーを誇るダイナミック・マイクロフォンの傑作で
す。

●周波数特性： 40Hz～15kHz
●出力インピーダンス： 150Ω
●開回路感度：－54.5db re 1V/PA
●コネクタ： XLR３ピン、オス
●サイズ：直径32mm×全長157mm
●重量： 284g

SHURE 55SH
SERIESⅡ

■長年にわたりステージに君臨する、永遠の定番マイク
ロホン。
■ 50年代、60年代を彷佛とさせるクラシカルなスタイル
の中に、トップレベルの音質を備えたボーカル用マイク
ロホン。

●周波数特性 : 50Hz～15kHz　
●出力インピーダンス : 150Ω
●開回路感度 : －58dB re 1V/Pa
●コネクター : XLR3ピン、オス
●SIZE : 幅55.6mm×高さ188mm×奥行77.8mm
●WEIGHT : 624g
●備考 : On/Offスイッチ付

　SHURE 444D

　Kenwood MC-60
＋ SM-57/SHURE

純正のマイクをSM-57に変更
マイクのゲイン不足の為、マイクアンプを組　　
み込んでみました。
　「おもしろ電子工作キット」イーケイジャパンか
ら販売されている「マイクアンプ」NT-5価格７９
８円と手ごろで小さく、組込むにはFBです。

　☆仕様
　電源電圧　　DC3～20V
　消費電流　　0.8mA
　定格入力　　5.5mV
　利得　　　　　40dB
　出力電圧レベル調整　半固定VR
　周波数特性　70Hz～40KHz(-3dB)
　基板サイズ　26×20mm

■AIWA
　　CRYSTAL MICROPHONE
　MODEL M-120
　　

■SAMSON R21S

　●仕様
　　・ダイナミックマイク
　　・指向性：単一指向
　　・スイッチ：マイク　ＯＮ／ＯＦＦ
　　・周波数特性：80Hz～12kHz
　　・感度：－53dB/Pa
　　・出力インピーダンス：５００Ω
　　・出力コネクター：3ピン・オス型 XLR
　　・サイズ：170mm×52mm（全長×最大径）
　　・重量：217g（1本）
　　・収納ケース：樹脂一体成型タイプ

　

クジラマイクの愛称で有名なダイナミックマイクの決定
版。1960年の発表から改良を加えて生まれ変わりまし
た。テレビ、ラジオ局はもとよりレコーディング、ライブシ
ーン等では欠かせないマイクロフォンのひとつです。特
にドラムの録音では定番です。

■タイプ：ダイナミックマイク、楽器用
■指向性：カーディオイド
■5段ロールオフフィルター
■実行出力レベル：-54dB
■最大SPL：143dB
■F特：40Hz～16kHz
■インピーダンス：200Ω
■寸法・重量：49x200mm、250g

自作スピーカーBOX
FOSTEX FE-126E

仕様
■ウーハーユニット
■12cm
■45W
■8Ω
■1.01kg

KEY

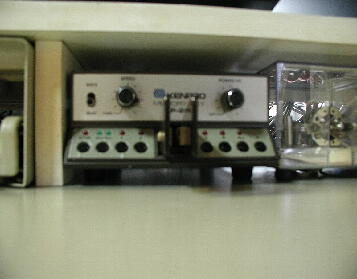

　■KENPRO Memory KEY KP-200

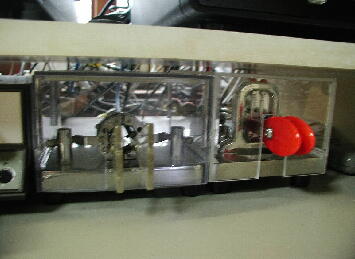

■KATSUMI MK-1024

■Bencher JA-1(左) 　　　バイブロ(右)

■Bencher JA-2

　
■HI Mound MK-703

　■UNI-730 中国製　小型パドル

　■安定化電源　KIKUSUI
　 MODEL 7326 1V-30V 2A

POWER METTER

■KURANISHI RW-1001L ■定番　BIRD-43
　Output 20w/200w/1kw

■KURANISHI RW-3003L
　output 30w/300w/3kw

■DAIWA CN-101L
　output 15w/150w/1.5kw

■DAIWA CN-102L
　output 20w/200w/2kw

　■KENWOOD SW-2000

　ローテータ

　
■エモテータ
　　
左　1300MSA

右 1200-FX
　　

EMOTATOR 1300MSAの点検

■ストップレバーの根元でグリスが硬化し、レバーが戻
らなくなるため、硬化したグリスを除去しスムーズに動く
よう点検。

■1300も1200FXも同様でした。
　1200FXはこの修理で直ったが、1300は左いっぱい回
転したところから、右回転しない症状です。

■最近聞いた情報から「モーターのブレーキが特許」と
言う話を思い出し、右回転でモーターが唸っていました
ので早速下部の分解をするはめになってしまいました。

■モーター上部の丸いベアリングのような物がブレーキ機構です。
　最初片方向に手で回すとスムーズに回ったが、反対は案の錠回りません。
内部のバネを洗浄しミシン油を注油後組み立てますがブレーキが甘くうまく手
直しできません。バネのホルダーと軸についているロータが長年の使用により
変形又は磨耗しているようです。
　注油はミシン油がFBだそうです。
■モーターは日本サーボ製で、1,300rpm/50hz、私の地区は60hzなので、
「1600MSA」になるのかな。
1105MSAのモータはこのモータと比較すると貧弱に思える。共にACモータで
す。

■分解・組み立てを3度繰り返すが風速約5ｍで勝手にアンテナが回ってしまい
ます。こうなるともうお手上げです。製造元に発送し修理依頼にたよるしかあり
ません。修理代金は税・送料込で15,225円、日曜日に製造元に発送し、修理
完了後の受取は水曜日に配達されました。　

モータブレーキ拡大　↓

ブレーキバネ　正常(左)　バネの先端が丸く変形　↓

　1200FXのモータ内部　(左)

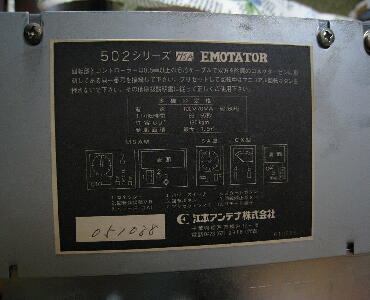

■上部は1105MSAのコントローラ

■下部は1300MSAのコントローラ

■右のモータは1300MSA用。

■他に502MSAのコントローラも1300で使えるようです。
6Pから8Pのジョンソンコネクターを交換すると規格は同じのようで本日正常
動作を確認いたしました。
　1105MSAのSSRの規格は1300MSAより低かったと記憶していますが、出荷
時期により違うのか未確認です。

　　　　　　　　　　　　　　　　　　　　　　　 2010/APR

■ DSP-59+

またこんな物買ってしまった。

　　「結構了解度が上がるので重宝しています」の言葉に
　　魅せられ、買ってしまった。
　さて、実際に使って見て　後で書きます。　14/APR/
2008

ロータリースイッチの選択により、555種類のフィルター
の選択が可能。
データ通信用オーディオアウトプット、CWTX時のフィルタ
ーバイパス端子付きです。
パワーオフで入力信号は直接スピーカーにバイパスされ
ます。AGC（オートゲイン
コントロール）の搭載によりいつも適正な音量で受信で
きます。

取り付け方法：どんなトランシーバーや受信機にも取り
付けできます。トランシーバー（または受信機）と
外部スピーカー（またはヘッドホン）の間に本機を接続す
るだけです。

型名　DSP-59+
寸法　190.5×203×44.5mm
重量　1kg
電源　DC12～16V,1A
