| ２０２５年１月1日に申請したLotwがアップデートされました。 14/FEB/2025 | ||
 |
||
| 大雪による積雪状況 (6mのRA部分に積もった雪によりブームが弓なりに) 2025/FEB/05撮影 | ||
 |
||
| ２０２４年の結果 | ||
  昨年の6mQSO なかなか届かず心配だったQSLがようやく昨日届いた。回収に3ケ月要す。 29/JAN/2025 |
||
2024DEC31 2023年9月からの分を2024年9月に申請しているので、上記数は9月以降分。 ６mは +１７C/CFM 、P43A/WKD |
||
| 第２タワー 2023/09 | ||
 ６mのANTエレメントは毎年増殖中 (現在9ele Jun/2024)) |
||
| コントロールボックス交換 2023/09 | ||
 |
 |
|
|
クランクアップ・ダウン時のボタン化 左縦は昇降リモコン用電源/リレー基板 |
正規のクランクアップ・ダウンはトルグスイッチで行う | |
| 第二タワー入れ替え | 2023/08/03 | |
 |
 |
|
| アンテナ設置中の様子 |
ようやくクランクアップできました。 設置・メンテに関し山梨グループの皆様にお世話になりました。TNX |
|
 |
 |
|
|
既存のポール３本に、新たに追加した基礎部を溶接+ ケミカルカンカー６本打ち込んでます。 |
ようやくタワーの設置が完了 設置には、15tラフターを手配しています。 工事は１人で実施のため、経過画像はありません。 |
|
 |
 |
|
| ４０年間お世話になったDXタワー基礎部 | これから廃棄です | |
|
２０２２年の結果 2022/DEC/31 残念ながら6m は、９１＋１entityにとどまった。5BDXCCはなぜかしら取得しているが表示されてない。  |
||
|
令和４年８月10日現在 今年の6mはSSNは高いがEUのOPENが少なく、123456エリアが開けても当エリアでは聞こえない日が多く、 今年の目標にした100Entityは来年以降に持ち越しとなった。 今年もUSAとVEは入感がなかったのは残念だった。  13Entityの内容 E76BV TK5JJ 3D2AG NH6Y MD0CCE 3B8CW ER5GB FK8HM MI0IHH 3B9FR GM3PPE GW7SMV |
||
|
今年は、もう２本エレメントを追加してます。 令和4年３月 毎年50MHzのアンテナエレメントが増えております。↓ 令和3年７月 |
||
 |
||
| 第２ タワーの化粧直し | ||
|
アンテナ交換作業により傷んだ塗装の修繕に、今回もカーボマスチックを刷毛塗作業しました。 これで当分安心です。 令和３年９月 |
||
 |
 |
|
 |
||
|
WARC BAND用アンテナを入替え、上部がすっきりしたので ５０MHzアンテナをアップグレード 次は７ELE/ 9ELE? 令和3年5月 |
||
 |
||
|
WARC BAND用アンテナの入れ替え(30/17/12mのみ使用) 屋根上でエレメントの取付後ウインチにて引き上げ 令和3年５月 |
||
 |
||
| WARC BAND用アンテナの撤去 令和3年５月 | ||
 |
||
| ミニマルチアンテナ NB33-DXの整備 令和２年04月 | ||
|
コイルの改造等行ってまいりましたが、思った結果を得ることができなかったため取りやめ、 アンテナは以前ストックしておいたT3-3VXXに交換したのでNB33DXは終了です。 |
||
| ミニマルチアンテナ NB33-DXの整備 令和元年12月 | ||
 上部は、18/24MHz用の純正コイル  ①コイル先端のタッピングネジの接続方法の変更。コイルに使われているアルミ線は変更なし 試作コイルはカットアンドトライにて巻き数かえながら調整しておりますが、純正の巻き数の2回増巻あたりが 最良と考え られます。少し暖かくなるのを待ち最終調整予定。 FEPテフロン線のコイルも平行調整中ですが、LCメーターでのインダクタンスはあくまでもあてにならないので、 毎回コイルを巻き直ししながら挑戦中。現在の予想巻き数は純正コイルのアルミ線使用の-2回程度と予想 し、悪銭苦闘中。 <その２> 先端の純正ボビンのコイル線の取付方法を直付けからﾍﾞｰｸライトのスペーサーを入れました。 約半月経過しますが大丈夫のようです。(上記画像は直付けです) 事前にボビンのLCを計測し、アルミ線をボビンに接続後元の「L値」に微調整をおこないます。 |
||
| FT8用のSS-46TからCL6Aに入れ替えました。(下段はNB33DX) 令和元年７月 | ||
 |
||
| NAGARA SS46TをFT8用にタワーTOPに設置(下段はNB33DX) 平成３０年７月１日 | ||
 |
||
RigExpert AA-54のSWR画像 |
||
| 160mシャントフィードアンテナの再調整(CD-78) 平成30年３月２４日 | ||
| ・CD78の旧型は４CHのバンド切替であったので、FT8モード申請に伴い５CH(BS-81C)化が必要になり改造を試みる。 | ||
| ・BS81基盤のプリントパターンカットと端子を追加し、コントロール線が1本増えるので配線の見直しを図.る。 | ||
| ９芯ケーブルを使っているので空きが２本ありケーブルの張替えは行わなくて済み、 | ||
| 残念ながら３７５０kHzの同調が高く、L2コイルの巻き数を1回増やすことで３６００kHz対応となった。 | ||
| ・この作業後160mシャントフィードアンテナのインピーダンスが３２Ωに下がり、シャント線取付位置の変更が必要になる。 | ||
| ・タワーからLアングルを横に３６cmの位置がX=0、Z=48Ωが、再調整後８５cm出したところでZ=４９Ω、X=0 | ||
| VCCの容量は２１２pf。 | ||
| ・VCCの容量は、CD７８Lアンテナのコネクタアースの有無により変化することが分かった。 | ||
 |
シャントフィード調整記録(最終まとめ) ①１８１７kHz ・タワーの高さ :２０m ・シャント接続点 :TOPから :７０㎝ ・タワーとシャント線上間隔 :８５㎝ ・タワーとシャント線下間隔 :７８㎝ ・SWR=１．０２ ・Z=４９．０Ω ・X=０ ・VCC容量 :２１２．２pF ・アース抵抗値 :２．６５Ω ②１９０７kHz ・SWR=１．２１ ・Z=４１．４Ω ・X=０.７ ・VCC容量 :１７６．３pF |
|
 |
||
| 160mシャントフィードアンテナの再調整(アース) 平成30年３月１０日 | ||
| ・アースを強化したことによりSWRに変化があり、ついでにタワートップから斜めに下した２０mのIV線の撤去と | ||
| タワートップからシャント線取付部までの間(70㎝)を５．５sqのより線での延長を試みる。 | ||
| これは、VCCのインピーダンスが現在２５７pfなので下げるには、シャント線の取付位置を高くするしかない(?)ことから | ||
| より線をタワーに沿わせシャント線の腕部と接続した。 | ||
| ・タワーのアース抵抗は３．５６Ωからアース棒９本打追加後２．６５Ωになり、1,817HZのインピーダンスは、 | ||
| ２４２pfとなり１５pfの減であった。７０㎝追加した22sqの効果は無いのではないかと思う。 | ||
| ・目標の１００～２００pfにはまだ届いていないので、気長に対策の検討課題とし、次はどうしたらよいのだろうか。 | ||
| この検討課題について、知識のございます方はぜひともご教授いただければ幸いです | ||
| アースの強化 -１ 平成30年３月８日 | ||
| ・シャントフードアンテナのVCC容量が高いことから、アース工事をおこなった | ||
| ・タワーより東方向に２ｍ間隔で４本、南方向に２ｍ間隔で５本打ち込み、接続線は２２sqの裸軟鋼線を使った。 | ||
| ・設置抵抗は、東方向８．９２Ω・南方向４．８１Ω、アース全ての設置抵抗は２．６５Ωとなった。 | ||
| ・アース棒は価格がお得だったので、丸信電業のMS-15(10×1,500㎜)をとりあえず２０本用意したが | ||
| 穴堀で腰痛を感じ、改めてあと１０メートルほどアース線の延長を行うことにしたい。 | ||
 |
 |
|
 |
 |
|
| 160mシャントフィードアンテナの再調整+1907KHz 平成30年２月21日 | ||
|
シャント線をVA２.０㎜からKIV ５．５sq(18.4m)に交 換 |
 |
|
|
・シャント線はタワートップより７２cmの所でLアング ル取付 |
||
|
・1817KHzにおいてXs=0を目標にLアングルとの間 隔を調整 |
||
| ・Rs=50Ωになるよう間隔を追い詰める | ||
|
・最終シャント線とタワーの間隔80cmから始め３６ cm |
||
| ・シャント線の地上でのタワーとの間隔は２４cm | ||
|
・VCC容量=250pfだったので接続位置(高さ)やアー ス |
||
| 強化が必要てすが今後の課題とする。 | ||
|
・下記で制作したマルチアンアンの出番は無いよう です。 |
・シャント線取付アーム | |
| ・1817Hz調整後 Rs=50.4Ω Xs=0.4Ω SWR=1.01 | ||
 |
  ↑シャント線はアンカーボルトで固定 |
|
| 【1817KHzのSWR】 | 【1817KHzのRs・Xs】 | |
 |
 |
|
|
・マッチングBOX VCC左は1.8MHz用 (12Vモータによりシャックでコントロール可能) |
・VCC右は1.9MHz用 バリコンの容量=212pf | |
 |
||
| ・1908KHz(FT8)用にバリコンを追加し、リレーにて切替可能とした Rs=43.6 Xs=0.7Ω SWR=1.13 | ||
 |
 |
|
 |
||
 |
||
| ２月4日～７日には非常に強い寒波により２7年ぶりの大雪に見舞われる。屋根の積雪約1m強 2018年02月07日 | ||
 |
||
| 160mシャントフィードのインピーダンス補正用マルチアンアンの試作 平成30年 1月30日 | ||
 ・今日も昨晩からの降雪で早朝より除雪を午前中に済ませ、画像右下を完成させました。 右上コアは、T200#2試作、他はFT240#67です。 |
||
| 160mシャントフィードANTの切替BOX試作 平成30年 1月25日 | ||
 ・1.8Mと1.9MHz帯の切替に、右側VCCを追加しリレーで切替できるようにしました。 ・リレーはコントロールBOX左上の入力切替用とVCC中間に各1個を配置(G4F-1123T) 外気温度－1°の小雪が舞い散る室外での作業になりましたが、今日はここまでで終了です。 |
||
| 台風１８号による被害 平成28年10月5日 | ||
 |
||
|
台風18号による回転マストが曲がる被害を被り、回復に3日費やすことに 20年も経つと人力に限界を感じ、ウインチを用いての作業となる。 回転マストはガス管(50A/13,000円)も自明なのかな。 今回は交換作業をレッカーで行いたかったが使用不可と判断し全て人力１人で行う。 また、クリエイトのタワーのローテーター取付ボルト6本全てが抜け落ち予備と交換 今回の被害額29,000円でした。  |
||
| ebayで見つけたLCD SWR POWER METER 平成28年9月8日 | ||
 1.8～54Mhz power100～2.4kw US＄75 FreeSippig SWR power meter 100-2400W amplifier LDMOS BLF tube with LCD power SWR meter The SWR sensor with LCD power SWR meter 2400W Cable - RG142 Toroid - Micrometalls FT82-43 Schottky diode 1N5711 1.8-54 MHz Power - 100W - 3 KW Size 50x65mm x 25 mm(h) http://www.ebay.ca/itm/222229267275 |
||
| 川辺に蝶々発見 平成28年９月４日 | ||
  |
||
| OLD受信機が仲間入り 平成28年2月10日 | ||
 MUTEを接続する背面コネクターが製造中止のため無い!!・・・・・・・。困ったな～ 引き続きPRESET UNITも仲間入り  付属の接続ケーブルがなかったためMUTEコネクタ同様に苦戦したがGet!! |
||
|
新年あけましてあめでとうございます。 今年の新年は雪の無い、おだやかな天候が続き、 以前から気になっていたローテーター指針に「I」が回り込む症状の対策に取り組む。 ①7芯ローテーターコントロールケーブルに、TDK「ZCAT-2132-1130」 内径９㎜のフェライトコア１０個を挟み込んだところ、いとも簡単に「I」が止まった。(下記左画像) 平成28年1月2日 ②CD78コントロールBOXに接続される同軸/信号線にもフェライトコア１０個を挟み込んでみた。(下記右画像) 平成28年1月9日 |
  |
お気に入りのヘッドホン。(左パイオニアtitaniumSE-50DⅡ・右SONY MDR-1R)
|
受信用にR7を衝動買いしてしまったことにより設置。
各バンドの微調整のため、アンテナの上げ降ろしは大変でした。
YagiAntとの受信比較は、当然YagiANTに軍配。
各バンドのSWRは、後日UPしたいと思います。
左は、160m受信用スモールループ。2013/06/OCT |
| ユニバーサルカップリング被害 14APR2013 |
|
18時ごろ強風のため、ユニバーサルカップリングのピンがちぎれてしまった。 まさかこんなところで鉄がもぎ取られるとは思ってもみなかった。 ストックがありましたので、復旧に2時間ほどで元に戻りましたが、 回転マストはしっかり固定するのではなく、ある程度手抜きが必要であると再認識した。   ちぎれたピン(鉄製) |
中間にベアリング設置 H25/05  |
160m スモールループアンテナ製作 2012NOV25
 |
 |
|
3連休の1日目、アンテナの組み立てとマッチングBOXの組み立て作業。天候は雨降りのため作業出来ない。 スモールループの1辺は、製作記事の通り２ｍとし、エンビパイプを用いて製作。 マッチングBOX左上はアミドンコア、右上の容量は430p(C)、左下も430p２連(C0)をヤフオフにて調達したもの。 |
|
 (C)のツマミを回すが、アナライザーの針がDIPしない。何時もの感覚によりアナライザーのツマミを回した事がNG。 あせらず・ゆっくり回すことが反省点です。(C)は大変クリチカルでバーニャ付きの方がFB。 C0はSWR微調整用らしい。回しても針の動作はブロードです。 アナライザーの周波数表示は、「１８２０」 SWR=1.1 SWR=1.5以下の周波数幅は大変狭く、=５kc =２以下は８kc さて、使い物になるのかな。  |
|
|
ルーフタワーのモータが回らない。 ２年間、屋根瓦交換工事のため、ケーブルをはずしてあったので、 回したことが無かった。モータのケーブル交換・点検したが不明。 夜入浴中に、もしやマストベアリングではないかと思い立ち、 翌日早朝より点検の結果「正解」でした。 予備ベアリングと交換により、回転機能が正常に戻る。 今回時間がなかったので、ベアリングのメンテは後日行うことにする。 |
|
---------------------------------------------------------
・現用のシャントフィードとスローパーとではどちらがFBかを目的として実験。
・現用のシャントフィードはEU方向に設置。AF/EUは聞こえるが、OC方向はBF。
・タワー上部約18ｍから３ｍタワーから離れた所で、上空５メートル水平に伸ばしてみた。・下部に引き下ろした時、タワーとの間隔４ｍと３ｍとでは、近い方が高い周波数に変化する。
・水平部分末端の処理では、３６０°折り返す時と折り返さない時では折り返さないほうがFB。
・下記のSWRカーブは、２ｍｍVA線４０ｍの物を切らずに実験開始した。
・SWRの最良点は１.８０１Mhz±５０Kc。(理想のカーブ)
・VA線を最終計画長３８ｍに２ｍ短くすると、最良点１．８２０Mhz/SWRは２であった。
・上記実験時、シャントフィードはスローパーの影響を受け使い物にはならない状態。
・夕刻から小雨が降りだし、今日はここまでとして仮設線を撤収し終了した。

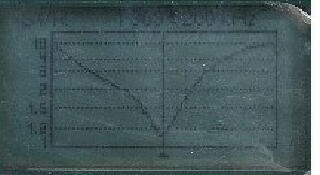

シャントフィードのSWR
-----------------------------------------------------------------------------------
02NOV20011
＜計画変更＞
160mのアンテナの実験は、スローパーを調整した時シャントフィードの共振点が大幅にずれ、
景観的にクレームがでそうなので実験断念した。
本日撤収と、次の実験に移ることにした。
以前CD78(2バンド切替)BS81を使用していた頃、160m受信用アンテナとして使っていたことがある。
たまたまYahooで5バンドが切替できるBS81が手に入ったことからシャントフィード１本に変更していた。
TX7MなどのPeditionの信号が聞こえないことが発端として、再チャレンジに取り掛かった。
今日は午後から天候が崩れる天気予報のため、朝のうちにBS81の取りはずしを終え、
制御BOX(旧BS-81と移設したBOXは下記の画像)の移設に取り掛かり、午後2時に終えることが出来、
時間が思ったよりかかってしまった。
今回使ったプラボックスは、ミライの防雨スイッチボックス WB-3AJ 外形寸法(377×235×190
木板寸法(260×150) 有効深さ(120) 単位:は㎜
新しいボックスを取替えた時・・・・・３．８Mhz 約5Kc共振周波数が下がったが使用上問題なし。
3.5Mhzは、3.512から3.500に同様下がってしまった。
スローパーの撤収と同軸やコントロール線の敷設は次回として今日はここまで。
大きさ比較 右のボックスは、日東P2です。BS-81もこの大きさです。
以前どなたかのHPで拝見させていただきました物を参考(マネです)にしました。
コネクター左160m 右80m
反省・・・・・・・取り付けバンドは締りが悪く、移設した方が良かった。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
12/NON/2011
リレーの位置を上部に移動
160mのコイルは当初40回巻きで作成したが、SWRの最低点は、
１，６７６Mhzに合っており、MFJ-259Bでは使い物にならなかった。
また、1Mhzから測定可能のAA-54はSWRカーブがちゃんと出ていた。
最終的にはコイルの巻数は、３２回で過去に使っていた回数と同じであった。
CD-78LもCD-78も同数ということになる。
バランは純正からW1JR巻き＋テフロン同軸に変更した。
SWRは３．５／３．８Mhzとも１．２である。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
12-Nov-2011
160m シャントフィードアンテナの調整
タワーは、クリエイト製20m高、いろいろ試した見ました。
最終的に４を選択したが、Z=50Ω、Cは希望の180pfにならず。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
04-DEC-2011
160m シャントフィードアンテナの調整Ⅱ
・上部の間隔を40ｃｍから30ｃｍに変更。
・下部の間隔42ｃｍ(調整後)
・R=50
・X=7
・C=280pF 希望の200pF以下はまだ遠い。
--------------------------------------------------------------------------------
22-JUL-2012
160m シャントフィードアンテナの調整Ⅲ
CD78整備後、調整Ⅱの値が変化し、SWR=1.7以下に追い込めなくなってしまった。
高さや間隔を調整したが、現在のところ下記が一番FB。タワーの登り降りが辛い。
(原因は、調整Ⅱよりアンテナが大きくなっている。)
・高さを1.2ｍ上に移動(約19ｍ)
・上部の間隔をｃｍから110ｃｍに変更。
・下部の間隔42ｃｍから110ｃｍに変更
・R=50→48
・X=7→14
・C=280pF →206pF
ﾊﾞｷｭｰﾑコンデンサーを一時的に交換した。(1000pf)
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
AUG-2012
160m シャントフィードアンテナの調整Ⅳ
VCC微調整をシャックからリモート可能に
ギヤモーター(12V)のストックがあったので付けてみた、微調整をシャックで
リモートできることになり便利になった。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
25-DEC-2011

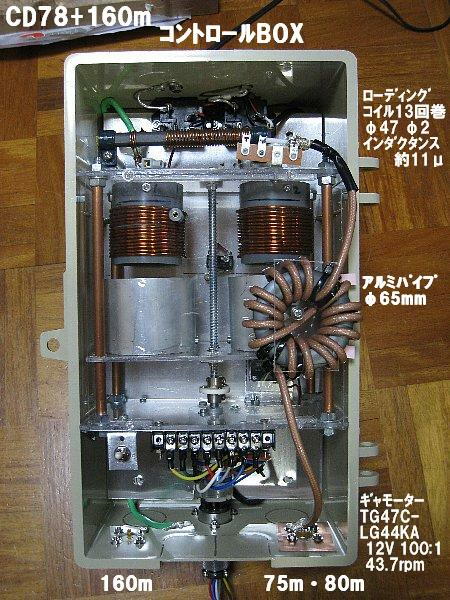

CD78+160m(受信用)アンテナコントロールBOX
CD78は、雨・雪による天候変化により、共振周波数が下方に変化することから、
新たなコントロールBOXを作ることにした。3連休ではあるがBOXは試作中と、
外はあいにくの雪模様のため、当分動作試験は春までおあずけとなる。
午後から今年初めての除雪作業で汗を流す。
正規BOXの改造同様、160メーター受信用回路を組み込んであります。
現在使用中のシャントフィードと比較して、受信が向上するような違いは無いが
冬期間は試験することが出来ないことから、新たなBOXにも組み込んでみた。
使用BOX ミライ 外形:377×235×180㎜
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
12-AUG-2012
クリエイトタワーの化粧直しに
ローバル&ローバルシルバーを使用してみました。
20mのタワーでは2缶必要
ROVAL ローバル 亜鉛めっき塗料 ５kg缶
特長：乾燥塗膜中に、96％の亜鉛末を含有する１液型有機系ジンクリッチ塗料。
高濃度の亜鉛末の働きで鉄を電気化学的に防錆し、亜鉛めっきと同程度のさび止め効果を発揮します。
品名：高濃度亜鉛末塗料（ジンクリッチペイント）
塗り面積 約１０㎡/５kg 乾燥時間1～3時間 色 グレー
ローバルシルバーは上塗り用として使用
ROVAL ローバルシルバー 亜鉛めっき面用塗料 3.5kg
特長：乾燥塗膜中に、83％の亜鉛末を含有する１液型有機系ジンクリッチ塗料。
ジンクリッチの優れたさび止め効果を有しシルバー色仕上げで亜鉛めっきの補修に最適です。
品名：高濃度亜鉛末塗料（ジンクリッチペイント）
内容量：3.5kg 塗り面積：約７㎡/3.5kg
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－-
8/OCT/2012
ICOM EXT KEYPAD

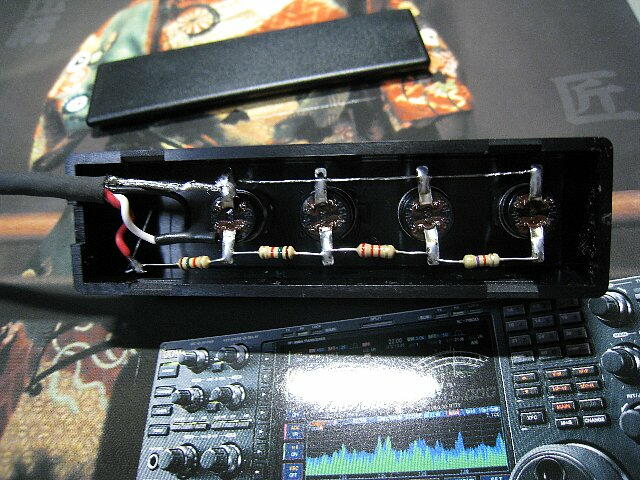

連休の合間に、ありあわせ部品で製作。
まず仮配線でテスト－OK
送信/受信をミュートするSWは、必要なく取り外した
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
|
|
