自作自動アンテナ切替機 Ⅳ号機
自作自動アンテナ切替機 Ⅳ号機
Ⅲ号機製作中SO2Rと言う物を知り、部品集め開始しました。(2007/MAY)
これはコンテストなど2台のRIG・アンテナをマルチで使い分け出来ます。
海外では、K8ND SO2R Resources 装置を販売されていますが国内では未だのようです。
コンテストには参加しませんが、 2台のトランシーバーを1組(1.9-3.5/3.8-7-TRY-WARC、5本のアンテナ)の
アンテナを自由にトランシーバー周波数設定により自動切換え可能となり、又同一アンテナ選択をしない
保護回路も付いており、安心してON-AIRできます。
今まで2組のアンテナ切替を手動ロータリースイッチにて切替していましたが、その操作も不要になり快適に
なります。
現在は欲張ってFT-1021、FT-2000D、IC756PROの3組のRIGを、１組５本のアンテナをオートマチックに
切り替えることが出来るように変更してあります。
もちろんCW運用時のキー(Kenprp KP-200)やMICも1本です。
これらのRIGは全て1台のコンピューターにRS232Cケーブルにて結ばれ、
HamRadioDeluxeやLogger32、RTTY及びPSK運用も可能です。
下記は製作中の自動アンテナ切替用コントロール基板。
15個のICとフォトカプラー、トランジスタなどにより構成されます。
全体構成
SO2R-BOX基板
基板完成 JUN/2007
↓(上)トランシーバー用バンドデコーダー YAESU用(2組)
信号は、FT-1021はBAND-DATAから、TS950SDはFTCからYAESU用BAND-DATAを取出し
デコード後コントロール基板に入れ、1組5本のアンテナを自動化切替します
(・画像上はアンテナセレクター・下FTC)
FTC (リニア・アンプ周波数トラッキングコントローラ)はJF1RMX 近藤さんにお世話になり、
アドバイスいただきました。TNX
FTCを利用してBAND-DATAを取り出す場合、取扱説明書ではFTCを主とした時
PCのリグコントロールソフトを起動しなければFTCの周波数取り込みができませんが、
RXDの結線とダイオードを追加することで解決します。
↓(下)コントロール基板
下記の状態にてアンテナ切替リレーを制御するトランジスタの出力電圧が
正常動作まで苦労しました。
アンテナ切替用リレーBOXの製作
今回作成した2Rig用アンテナ切替リレーBOX(左) 右は1Rig用切替機
OMRON G4F-11123T(24V)を使用
| USB-anを利用したエモト1200FXコントローラーの作成 | |
 |

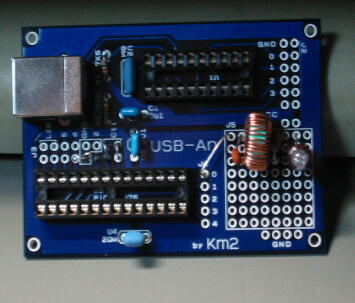

SO2Rに引き続き、Km2Netにて販売されてい る、USB-IOとPIC16F876を使ったアナログ入力 可能な制御基盤(送料込３，０００円)を使いエモ トローテーター1200FXをソフト(JE6LAOさん作 成)にて２台(4台まで可能)制御できるコントロー ラーを作ってみました。 基板はインターネットにて注文しましたが到着も 早く早速に完成しました。 2台のローターを切り替える為には、IC等にて デコートが必要になります。 私は、74LS156を調べましたが良く理解できず 最終的には手持ちのHD7404を使い切り替える ことができました。 右周り・左周りは単純にリレーで切り替えてい ます。 Ch切替回路に日時が掛かりましたが、どうにか 動作しています 2007/DEC/6 |
 |
|
  コネクターを背面にパラ接続に追加 |
 ビームコントローラー |
 |
USB-Anが届き、組み立て簡単でした が、ローテーター1台の時は切替回路が 必要なく、ローテーター２台接続する為 には74LS156を使って切替回路が必要 になる事が判明し、只今悪戦苦闘中で す。2007/nov |
