Ham Radio DeluxeはHB9DRVが作ったフリーのパソコンリグ・コントロールソフトです。

CQ誌12月/2004年号に紹介があり、沢山の機能を持っていないようですが、パケットクラスター画面の目的局のコールサインをマウスでWクリックする
と、瞬時にトランシーバーの周波数を目的の周波数に切替することが出来、早速ソフトをダウンロードしてみました。

使用感は、切替もスムーズに行えコンピューターと無線によるハムライフに楽しみが増え、ついついマウスの左クリックを押してしまいます。なかなか便
利そうです。

又、このソフトを使ったトランシーバーの遠隔操作も行えますので興味ある方は試してください。

ダウンロード先　→　

　http://hrd.ham-radio.ch/

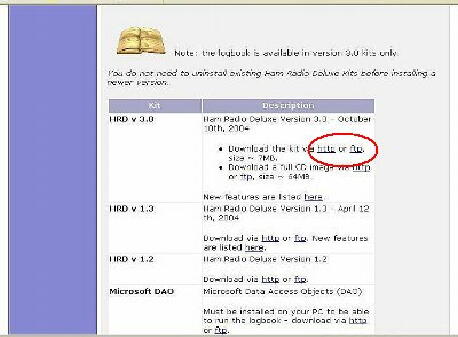

DownloadsをクリックするとDownloads画面に移動

ページ中ほどの枠の中に　http or ftpアンダーラインの入った文字がありますので
そこから希望のホルダーにDownloadできます。

Kit	Description
HRD v 3.0	Ham Radio Deluxe Version 3.0 - October 10th, 2004 ・Download the kit via http or ftp, 　　　　　　　　　size ～ 7MB. 　　・Download a full CD image via http 　　　　　　　　　or ftp, size ～　64MB. New features are listed here.

ダウンロードすると

このようなHam RadioDeluxeVersion012b348 Setup.exeファイルができていますので、
実行するとインストールできます。

Ham Radio Deluxeが起動後

リグのメーカー、リグの型式を選択すると、メイン画面が立上がります。

尚、リグとCPUのインターフェイスを結線しなければ画面が開きません

インターフェイス

市販の232C　9ピンシリアルケーブルの片方を切り落とし、6pinのDinコネクターをハンダ付した簡単な物で動作します。

私の場合、ノートパソコンをMMTTYにTS-950SDとTS850SのACC1とをリレーを介して切替えてどちらのリグでも運用出来るようにしており、232Cポートを
使っていますので、今回とりあえず、USB→232C変換ケーブルを使って、リグのACC1とを接続することで、2つの232Cポートを確保しました。

Dsub 9 pin (CPU)	6 pin Din　　(TS-950s ACC-1)
1	-
2	2 (TXD)
3	3 (RXD)
4	-
5	1 (GND)
6	-
7	4 (CTS)
8	5 (RTS)

このソフトウェアが現在対応しているトランシーバーは以下の通りです。
Elecraft	K2
ICOM	IC-703, IC-706, IC-706MkII, IC-706MkIIG, IC-718, IC-735, IC-7400, IC-746, IC-746Pro, IC-756, IC-756Pro, IC-756ProII, IC-775DSP, IC-781, IC-910H, IC-R10, IC-R8500
Ten-Tec	Argonaut
Yaesu	FT-100, FT-1000D, FT-1000MP, FT-817, FT-847, FT-857, FT-897, FT-840, FT-870, FT-890, FT-900, FT-920, FT-990
Kenwood	TS-140S, TS-2000, TS-450S, TS-50S, TS60S, TS-570, TS-680S, TS-690S, TS-850, TS-870, TS-940S, TS-950, TS-2000

Griffin Technology PowerMate

コンピュータの音量とオーディオ・アプリケーションをコントロールするユニークなUSBデバイスを以前ホームページを拝見しHam Radio Deluxeにて使用できることを知り、一度は試してみたいと思っていました。　10月31日本体4,800円送料550円にてヤフオフにて求めることができましたので、試すことに。
特徴 ■コンピュータの音量とオーディオ・アプリケーションをコントロールするユニークなUSBデバイス。 ■プログラム可能なボタンがついており、オーディオ出力のミュートから、iMovie、Final Cut Pro、Premiere、After Effects等のイン／アウトポイントのマーキング、ゲームコントローラとしても使用可能。 ■Powermateはポリッシュドアルミニウム調の外観を持ち、台座に青いLEDが組み込まれていて、その明暗がコンピュータのボリュームレベルを反映するようになっています。このLEDはまたスリープ状態では明滅し、明るさの調節も行なえるようになっています。 ■対応OS：Mac OS 9/ OS X and Windows 2000/ XP 並行輸入品
	IC-756PROのVFOコントロール
ICOM IC-756proにて使用出来るCATインターフェイス回路　　<動作確認済>　しかし、Logger32ではCATとCWのポートが同じ為　　　　　　　　　　　　CATのみ使用できました。上記回路はJG3EBBさんの回路図です。D1とD2:1S1588は廃盤のため「1N4148」に訂正しました。
