USA LNA Technology 社製
Bird43 PowerMeter用 PEPkit PR-80Mの紹介 |
 |
■Bird43等用のピークホールド基板キット PR-80Mです。 Bird43等の30マイクロアンペア、1400オームの直流電流計に特化して製作されたピ ークホールド基板で、新品の袋入り完成品で検査済みの品で送られてきました。 マニュアルは英語ですが、大変分かりやすいものです。 |
 |

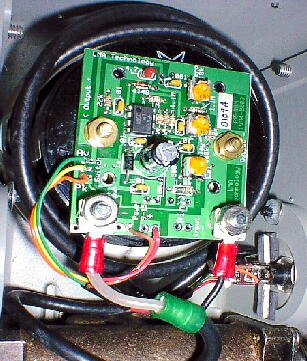

■ごらんのようにメーターの端子ねじに直接固定でき，Bird43のハウジングを改造 する必要はありません。 電源も006Pの9V電池1個で動作しますが、Bird純正品は9V電池が2個必要なの で，こちらのほうがメリットがあります。 消費電流も3mAと極少で，こまめにON/OFFすれば9V電池で半年は動作します。 私は、外部よりDC12V(9-15V入力)で動作させ、左下画像のように、アルミ板を円形 に切抜き、DC入力コネクターや、平均値，尖頭値，メーター短絡と切り替えていま す。 調整 ◎ブリッジのゼロ点， ◎フルスケール位置の校正， ◎ホールド時間の調整 と3つのボリウムがあり，お好みのふれ具合に設定できます。 |
 |
 |
|
純正の物と比較して、こちらの製品の方がメーターの感度調整が出来満足しています。 購入にあたり親切に対応して頂き、この製品をローカルと共同購入して、7台のBird43に組込みましたがすべて正常動作してい ます。 LNAテクノロジー社はEME関連のパーツ製作で有名な会社です。 ↓ http://www.lnatechnology.com/ |
|
